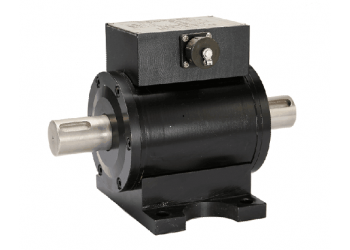

TP3042動態扭矩傳感器

基本原理

1、 扭矩測量：采用應變片電測技術，在彈性軸上組成應變橋，向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成扭應變成正比的頻率信號。

2、 轉速測量：通過光耦合及相應的處理電路，將轉速信號轉換成脈沖信號輸出，旋轉設備每轉動一圈輸出60個脈沖。

產品特點：

1.信號輸出可選擇脈沖方波或4-20mA、1-5V等標準信號，也可配備本公司的二次儀表。

2.檢測精度高，穩定性好，抗干擾性強。

3.不需反復調零即可；連續測量正反扭矩。

4.既可測量靜止扭矩，也可測量動態扭矩。

5.體積小、重傳感器可脫離二次儀表獨立使用，只需提供24VDC電源，即可輸出阻抗與扭矩成正比脈沖方波頻率信號或標準變送信號。重量輕、易于安裝。

應用領域：

1、 電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；

2、 風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測；

3、 鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；

4、 可用于污水處理系統中的扭矩及功率的檢測；

5、 可用于制造粘度計；

6、 可用于過程工業和流程工業中。

產品參數

技術參數
量程范圍	0～1000～2000Nm	靈敏度	1±0.2mv/V
扭矩示值誤差	<±0.5% F·S	重復性	<±0.2% F·S
非線性	<±0.25% F·S	零飄（24小時）	<0.5% F·S
回差	<0.2% F·S	輸出阻抗	<1KΩ±3Ω
零點溫飄	<±0.5% F·S/10℃	靜態超載	120%
絕緣阻抗	>500MΩ	使用溫度	-20℃～60℃
斷裂負載	200%	電源電壓	24VDC/500mA
總消耗電流	<200 mA	頻率信號輸出	5KHz-15 KHz
負額定扭矩	5KHz±10Hz	零扭矩	10KHz±10Hz
正額定扭矩	15KHz±10Hz	信號占空比	（50±20）%
