主要特點：

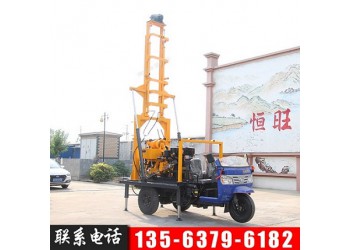

1、 車載鉆機為多功能液壓車載立軸回轉式鉆機
2、 汽車底盤采用五征三輪汽車7YP-1475D1，鉆機傳動系統及卷揚，泥漿泵等重要附件安裝在此底盤上，布局合理緊湊，操作簡便
3、 配置BW-160型泥漿泵，壓力高，流量大，保證鉆進深度及鉆孔口徑
4、 鉆機自配移動裝置，可以實現鉆機主機的自身前后移動，便于井口操作
5、 鉆機塔架液壓起落式折疊鉆塔，操作安全方便。
適應范圍：
地質普查勘探，道路及高層建筑物基礎勘探，以及各種混凝土結構檢查孔，江河堤壩，路基灌漿孔鉆孔和直接灌漿，民用水井及地溫中央空調等。
|
技術參數 |
|||
|
|
30-200 |
||
|
鉆孔直徑（mm） |
300-75 |
||
|
鉆孔傾角（°） |
90-75 |
||
|
立軸轉速（r/min） |
64、128、287、557 |
||
|
立軸行程（mm） |
450 |
||
|
主卷揚提升能力（單繩）（Kg） |
1600 |
||
|
主卷揚容繩量（m） |
35 |
||
|
卷筒提升速度（r/s） |
17、35、75、151 |
||
|
鋼絲繩直徑（mm） |
12.5 |
||
|
塔高（mm） |
7000 |
||
|
鉆塔有效高度（mm） |
6500 |
||
|
主動鉆桿(mm) |
59*53 |
||
|
鉆桿（mm） |
42、50、60 |
||
|
鉆機重量（kg） |
1150 |
||
|
發動機 |
型號： ：ZS1115柴油發動機 |
||
|
額定功率14.7kw/2200rpm |
|||
|
BW-160型泥漿泵 |
額定流量（L/min） |
160 |
|
|
額定壓力（Mpa） |
1.3 |
||
|
驅動功率（kw) |
5.15 |
||
|
主機重量（kg） |
190 |
||
|
外形尺寸（mm） |
1110*725*965 |
||
|
汽車底盤 |
型號 |
五征三輪汽車 7YP-1475D1 |
|
|
驅動形式 |
后驅 |
||
|
發動機 |
型號 |
常柴ZS1115E2 |
|
