GB/T24338.5鐵路信號設備電磁兼容測試試驗服務,鐵路信號和通信設備的電磁兼容抗擾度與發射試驗通常依據GB/T24338.5-2018標準進行測試。 計軸系統GBT24338.5電磁兼容測試，為了驗證計軸系統的可靠性及電磁兼容性，需對系統整體進行相應的電磁兼容整體測試。
一、GBT24338.5-2018鐵路信號設備電磁兼容測試包括：
1、機箱端口抗擾度試驗：
靜電放電試驗：接觸放電±6kV,空氣放電±8kV，性能判據B;
射頻電磁場輻射抗擾度試驗：測試頻率80MHz-800MHz,場強10V/m,800MHz-1000MHz,場強20V/m,1400MHz-2000MHz,場強10V/m,2000MHz-2700MHz,場強5V/m,5100MHz-6000MHz,場強3V/m,性能判據A;
工頻磁場試驗：頻率50Hz,磁場強度100A/m,性能判據A;
脈沖磁場試驗：磁場強度300A/m,性能判據A。
2、I/O端口、交流電源端口、直流電源端口的抗擾度試驗：
電快速瞬變脈沖群試驗：±2kV,重復頻率5kHz,性能判據A;
浪涌沖擊試驗：波形1.2/50us,線地間±2kV,線線間±1kV,性能判據B;
傳導抗擾度試驗：測試頻率0.15MHz-80MHz,電壓10V,性能判據A。
3、接地端口的抗擾度試驗：
電快速瞬變脈沖群試驗：±1kV,重復頻率5kHz,性能判據A;
傳導抗擾度試驗：測試頻率0.15MHz-80MHz,電壓10V,性能判據A。
4、發射試驗：
傳導騷擾試驗和輻射騷擾試驗。
二、GB/T24338.5-2018標準進行試驗時，需要選擇哪些端口進行試驗？
端口：設備與外部環境的特定接口，如交流電源端口、直流電源端口、輸入/輸出（I/O）端口和接地端口等。
假如設備具備大量電氣特性類似的端口或連接類似的端口，應該選擇足量的端口，（如端口總量的20％或者4個端口）來模擬實際使用的工況，確保試驗可以涵蓋所有不同類型的端口。
三、各個單體設備通過了電磁兼容抗擾度和發射試驗，對于各個單體集成的系統設備就可以通過電磁兼容測試嗎？
不完全一定，各個單體集成后，各單體之間也會存在互相干擾，所以即使單體通過了電磁兼容測試，集成系統裝備后不一定能通過電磁兼容測試。
四、GB/T24338.5鐵路信號設備電磁兼容測試需要測試多久可以完成試驗？
1、對于只有一種電源供電方式的，其他信號端口較少的設備，大概1-2個工作日可以完成試驗；
2、對于具備多種電源供電的，多個信號端口的復雜系統裝備，測試周期大概3-5個工作日。
五、鐵路信號設備電磁兼容測試GB/T24338.5-2018引用的基礎標準是什么？
抗擾度試驗主要引用GB/T17626和GB/T17799.2，發射試驗主要引用GB/T17799.4。
GB/T24338.5鐵路信號設備電磁兼容測試一共涉及7項抗擾度試驗和2項發射試驗，測試要求的嚴酷等級和工業設備類似，總體要求不算太嚴苛。
外殼IP防護等級認證檢驗機構第三方CNAS檢測報告
http://www.ordercheapvia.com/goods/show-38612.html
北京電磁兼容暗室機箱端口輻射發射測試服務
http://www.ordercheapvia.com/goods/show-38613.html
辦理GB18268.26和IEC61326電磁兼容認證服務
http://www.ordercheapvia.com/goods/show-38616.html
北京正弦隨機振動試驗服務 運輸振動第三方檢測報告哪里做
http://www.ordercheapvia.com/goods/show-50525.html
北京儀綜所實驗室提供工控類產品型式試驗服務
http://www.ordercheapvia.com/goods/show-51143.html
機箱端口輻射發射試驗北京第三方檢測實驗室
http://www.ordercheapvia.com/goods/show-53302.html

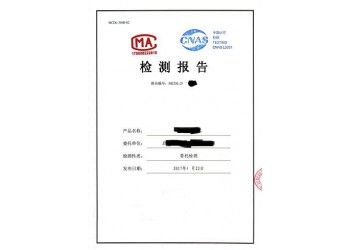

GB24338.5鐵路信號設備電磁兼容測試服務第三方檢測報告由機械工業測量控制設備及系統實驗室提供，該企業負責GB24338.5鐵路信號設備電磁兼容測試服務第三方檢測報告的真實性、準確性和合法性。本站對此不承擔任何保證責任。
