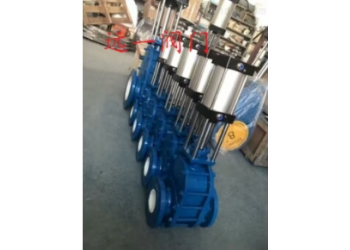

氣動陶瓷雙閘板閘閥介紹：
Z644TC-10C氣動陶瓷雙閘板閘閥廣泛應用于發電廠干灰系統，倉泵出料輸送、礦山、造紙、化工等閥門密封面需要耐磨損的大顆粒介質中。使用溫度：0~200℃，使用壓力：1.0Mpa。本產品采用陶瓷密封結構，機械強度高耐磨性能好，使用壽命長，結構緊湊可任意角度安裝。
氣動陶瓷雙閘板閘閥技術參數：
|
型 號 |
公稱壓力 |
試驗項目（Mpa） |
工作溫度 ℃ |
適用介質 |
||
|
Mpa |
強度（水） |
密封水 |
低壓氣密封 |
|||
|
Z644TC-10C |
1.0 |
1.5 |
1.1 |
0.6 |
≤200 |
干粉塵、灰渣水等 |
|
設計與制造標準 |
連接端尺寸 |
結構長度 |
檢驗與試驗 |
材料 |
標志 |
供貨 |
|
JB/T12224 |
JB/T79.1 |
廠商標準 |
GB/T9092 |
GB/T12229/30 |
GB/T12220 |
GB/T12252 |
氣動陶瓷雙閘板閘閥尺寸：
|
型號 |
DN |
L |
D |
D1 |
D2 |
b-f |
n-Φd |
H |
|
Z644Tc-10C |
50 |
200 |
160 |
125 |
100 |
20-3 |
4-18 |
520 |
|
65 |
220 |
180 |
145 |
120 |
20-3 |
4-18 |
595 |
|
|
80 |
240 |
195 |
160 |
135 |
22-3 |
4-18 |
635 |
|
|
100 |
280 |
215 |
180 |
155 |
22-3 |
8-18 |
630 |
|
|
125 |
300 |
245 |
210 |
185 |
24-3 |
8-18 |
715 |
|
|
150 |
320 |
280 |
240 |
210 |
24-3 |
8-23 |
840 |
|
|
175 |
320 |
310 |
270 |
240 |
26-3 |
8-23 |
885 |
|
|
200 |
350 |
335 |
295 |
265 |
26-3 |
8-23 |
1155 |
|
|
250 |
400 |
390 |
350 |
320 |
28-3 |
12-23 |
1400 |
|
|
300 |
450 |
440 |
400 |
368 |
28-4 |
12-23 |
1800 |
