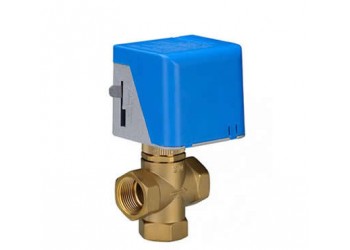

江森電動三通閥
產品簡介概述：
VG4400電動閥門技術參數 ： VA-7010驅動器技術參數：
|
產品 |
VG4400系列閥門 |
型號 |
VA-7010 |
|
型號 |
VG4400 |
動作 |
開/關 |
|
閥體等級 |
PN16 |
馬達類別 |
磁帶同步馬達 |
|
閥體尺寸 |
DN15 DN20 DN25 |
耗電量 |
7VA |
|
流量 特性 |
開閉式配合VA7010驅動器 |
行程 |
3MM (5MM MAX) 0.12INCH |
|
線性或者100%配合VA7040驅動器 |
全行程時間“開” |
約8-10秒 |
|
|
閥體 |
二通常閉 |
全行程時間“關” |
約4-5秒 |
|
行程 |
3MM |
外殼保護 |
IP40 |
|
介質 |
應用于HVAC系統中的水以及二醇 |
環境溫度保護
|
工作+2-+60℃儲存-20-+60℃ |
VG4400系列高性能/高關斷力內置彈簧復位裝置閥門可以根據控制器的要求調解水流量。適用于風機盤管，通風，可變風量以及加熱系統。通常配VA7010系列開關驅動器使用，這種驅動器提供較小90N的關緊力，它體積小，并帶有彈簧復位。
VG4400系列開關式電動二通閥由VA-7010系列閥門驅動器和VG400系列銅閥組成。用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。驅動器由單向磁滯同步電機驅動，閥門彈簧復位。閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣；當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截斷進入風機盤管的水流。通過閥門關閉或開啟，使室溫始終保持在溫控器設定的溫度范圍內。
特點：
1.高關斷力可有效保證閥門關閉緊密，合成橡膠墊，關閉時無氣泡。
2.驅動器與閥體分離，可快速拆裝，能輕松更換配件。
3.內置回程彈簧，閥芯結構優化，在不減少kv值的情況下允許壓差大。
4.閥體黃銅鍛造，不銹鋼桿及彈簧，體積小耐腐蝕。
5.驅動器有可供系統調試和維修使用的手動操作桿。
6.大限度節省能源操作寧靜，可配線管位置，接線簡單。
VG4400-VA7010材質說明：
|
閥體材料 |
黃銅鍛造 |
|
密封材料 |
丁晴橡膠 |
|
驅動器蓋 |
阻燃ABS工程塑料 |
|
介質溫度 |
﹤95℃ |
|
閥桿材料 |
不銹鋼(AISI302） |
|
驅動器底盤 |
壓鑄鋁合金 |
|
工作介質 |
水 |
黃銅閥體主要參數：
|
產品型號 |
閥門形式 |
聯接螺紋 |
流量系數 |
關閉壓差 |
工作 |
流體 |
環境 |
儲存 |
承壓 |
|
VA7010-15 |
常閉二通閥 |
G1/2 |
1.5 |
0.25 |
冷凍/ |
2-94℃ |
0-60℃ |
-20-65℃ |
1.6 |
|
VA7010-15 |
混合三通閥 |
G1/2 |
1.5 |
0.25 |
|||||
|
VA7010-20 |
常閉二通閥 |
G3/4 |
2.5 |
0.1 |
|||||
|
VA7010-20 |
混合三通閥 |
G3/4 |
2.5 |
0.1 |
|||||
|
VA7010-25 |
常閉二通閥 |
G1 |
4.8 |
0.06 |
|||||
|
VA7010-25 |
混合三通閥 |
G1 |
4.8 |
0.06 |
