一.產品用途

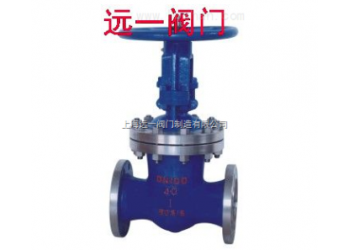

Z41Y-16I/Z41Y-25I/Z41Y-40I/Z41Y-64I/Z41Y-100I/Z41Y-160I鉻鉬鋼閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。
二.產品特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
三.執行標準
設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
四.性能規范
|
公稱壓力PN（MPa） |
殼體 |
試驗壓力（MPa） |
上密封 |
|
|
密封（液） |
密封（氣） |
|||
|
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
|
2.5 |
3.8 |
2.8 |
0.6 |
2.8 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.0 |
0.6 |
7.0 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
18.0 |
0.6 |
18.0 |
五.適用介質和適用溫度
|
殼體材料 |
適用介質 |
適用溫度（℃） |
|
碳素鋼（C型） |
水、蒸汽、油品 |
≤425 |
|
鉻鎳鈦鋼（P型） |
硝酸類 |
≤200 |
|
鉻鎳鉬鈦鋼（R型） |
|
≤200 |
|
鉻鉬鋼（I型） |
水、蒸汽、油品 |
≤550 |
六.主要零件材料
|
閥體、閥蓋 |
閥板、閥座 |
閥桿 |
閥桿螺母 |
填料 |
手輪 |
|
碳素鋼 |
優質碳鋼＋硬質合金或不銹鋼 |
鉻不銹鋼 |
鋁青銅 |
石墨石棉盤根 |
可鍛鑄鐵 |
|
鉻鎳鈦鋼 |
不銹鋼、不銹鋼＋硬質合金 |
鉻鎳鈦不銹鋼 |
鋁青銅 |
浸聚四氟乙烯 |
可鍛鑄鐵 |
|
鉻鎳鉬鈦鋼 |
不銹鋼、不銹鋼＋硬質合金 |
鉻鎳鉬鈦不銹鋼 |
鋁青銅 |
浸聚四氟乙烯 |
可鍛鑄鐵 |
|
鉻鉬鋼 |
合金鋼＋硬質合金 |
鉻鉬鋁鋼 |
鋁青銅 |
柔性石棉＋33.4 |
可鍛鑄鐵 |
