管道注意事項
1）直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。
體衡量方法：（A）節流件前OD，D/2，D，2D 4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得超過±0.3%（B）在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其zui大偏差不得超過±2%。
2）節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關，見表1（β=d/D, d為孔板開孔直徑，D為管道內徑）。
3）節流件上游側di一阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0.7（不論實際β值是多少）取表一所列數值的1/2
4）節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D（15D）若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合表1上規定的zui小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D（15D）。
使用及注意事項
1、在抽放瓦斯管路中安裝孔板時，孔板的孔口必須與管道同心，其端面與管道軸線垂直，偏心度小于2%。
2、安裝孔板的管道內壁，在孔板前后距離2D（D為管道內徑）范圍內，不應有凸凹不平、焊縫和墊片等
使用徑距式孔板流量計應滿足的條件及注意事項
1、管道的條件
（1）節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。
（2）安裝節流件用的直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正系數。
（3）為保證流體的流動在節流件前1D處形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形

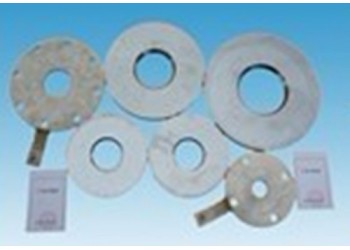

KLG型標準孔板一站式購物買齊全,經營產品做生意，開始獨立攢財氣，生意紅火事如意，萬事吉祥有運氣，一份付出有收獲，一份繁忙有成績，愿獨立的你獲得成功，愿成功的你輝煌開啟。
