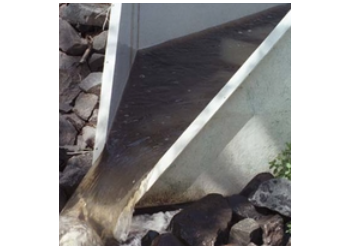

QT-3030 H系列水槽式地表徑流測量系統利用H系列水槽將地表面水流集中，通過超聲波水位傳感器測量水槽中的水位，從而測量地表徑流。該系統克服了自然狀態下不規則地表徑流量難以量化的問題，可用于測量流速從低到高變化大的水流的流量，大的水流如季節性降雨或暴雨導致的大地表徑流，也適合測量農田灌溉水流或高山融化的雪水水流或工業排污的水流量。體積小，易于安裝維護。適用于海綿城市降雨及地表水徑流量監測。
系統特點：
l 適用于流量較大的地區；
l 太陽能供電，可長期監測；
l 數據存儲量大，保證數據的完整性。
網絡管理軟件（可選）：
a) 管理功能：具有數據分級管理功能，監測點管理等功能。
b) 采集功能：采集監測點土壤水分監測數據。
c) 報警功能：數據報警功能。
d) 查詢功能：監測系統軟件可以查詢各種歷史記錄。
e) 存儲功能：前端監測設備具備大容量數據存數功能；監測中心數據庫可以記錄所有歷史數據。
f) 分析功能：數據可以生成曲線及報表，供趨勢分析。
技術參數
|
數據采集器 |
技術參數 |
|
掃描頻率 |
100 Hz |
|
模擬通道 |
6個單端通道（即3個差分通道） |
|
脈沖通道 |
2個 |
|
控制輸出 |
4個 |
|
數據通信端口 |
1個CS I/O ，1個RS-232 |
|
信號輸入范圍 |
±5000mV |
|
A/D轉換位數 |
13位模擬/數字轉換 |
|
測量分辨率 |
0.33 ?V |
|
測量精度 |
±（讀數*0.06%+偏移量），0~40℃ |
|
存儲空間 |
4M |
|
供電電壓 |
9.6~16VDC |
|
功耗 |
約0.6mA（睡眠模式），1~16mA（w/o RS-232通訊時），17~28 mA (w/RS-232 通訊時) |
|
尺寸： |
24.1×10.4×5.1cm |
|
工作溫度 |
-25~50℃；-55~85℃（擴展） |
|
TSPC-30S2超聲波水位傳感器 |
技術參數 |
|
測量范圍 |
91cm Max. |
|
高精測量范圍 |
4.5cm~61cm |
|
材質 |
316不銹鋼 |
|
分辨率 |
數字：0.086mm，模擬：4099位 |
|
重復性 |
0.1% |
|
數據刷新頻率 |
50ms |
|
輸出信號 |
電壓，電流，RS232或者RS485 |
|
電壓輸出范圍 |
0~10V，0~5V或自定義 |
|
電流輸出范圍 |
4~20mA或自定義 |
|
RS232，RS485 |
Modbus協議，波特率：9600~38400，8數據位，1停止位，無校驗。 |
|
工作環境 |
溫度：-40~ 70度，濕度：0~100% |
H系列水槽參數：
|
水槽大小 |
測量范圍 |
測量精度 |
分辨率 |
|
高30.5cm,寬 58cm,長41.2cm |
0.02~55 L/s |
3% |
1mL |
|
高61cm,寬 115cm,長99cm |
0.04~315 L/s |
||
|
高91.5cm,寬 173.0cm,長148.5cm |
0.06~870 L/s |
產地：美國
