臥式襯膠止回閥是止回閥的一種，它依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質逆向流動，起到防止介質倒流的作用，可臥式安裝1。其閥體內腔表面覆有可供選擇的各種橡膠，具有結構緊湊、啟閉靈活、耐腐蝕性能強等特點，專用于控制一般腐蝕性介質。
二、臥式襯膠止回閥的類型
按結構分
升降式：閥瓣沿著閥體垂直中心線移動。有臥式和立式兩種安裝方式，臥式裝于水平管道，閥體外形與截止閥相似。當介質按規定方向流動時，閥瓣受介質力的作用被開啟；介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。這種止回閥在高壓小口徑止回閥上閥瓣可采用圓球，其閥體形狀與截止閥一樣（可與截止閥通用），流體阻力系數較大，結構與截止閥相似，閥體和閥瓣與截止閥相同，閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降。
旋啟式：閥瓣圍繞座外的銷軸旋轉，這類閥門有單瓣、雙瓣和多瓣之分，但原理是相同的。閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。當介質按規定方向流動時，閥瓣受介質力的作用被開啟；介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
三、臥式襯膠止回閥的特點
結構方面
結構長度短，其結構長度只有傳統法蘭止回閥的1/4 - 1/8。
體積小、重量輕，其重量只有傳統法蘭止回閥的1/4 - 1/20。
整體結構簡單緊湊、造型美觀。
性能方面
閥瓣關閉快速，水錘壓力小。
水平管道可使用，安裝方便。
流道通暢、流體阻力小。
動作靈敏、密封性能好。
閥瓣行程短、關閥沖擊力小。
使用壽命長、可靠性高。
四、臥式襯膠止回閥的主要零部件材料
以臥式襯膠止回閥為例，其主要零部件材料如下：
零件名稱 材料
閥體/閥蓋 不銹耐酸鑄鋼CF8M、超低碳不銹耐酸鑄鋼CF3M
閥瓣/閥桿 1Cr13、1Cr18Ni9、1Cr18Ni12Mo2Ti、00Cr18Ni10、00Cr17Ni14Mo2
襯里/閥座 PCTEF(F3)，F(xiàn)EP(F46)，PFA(可溶F4)，PP，PO
緊固螺栓 1Cr17Ni2、1Cr18Ni9Ti、PTFE(F4)
五、臥式襯膠止回閥的用途
用于工業管道上作阻止介質逆流的裝置，可防止介質倒流、泵及驅動電動機反轉，以及容器介質的泄放，還可用于給其中的壓力可能升至超過系統壓的輔助設備等。

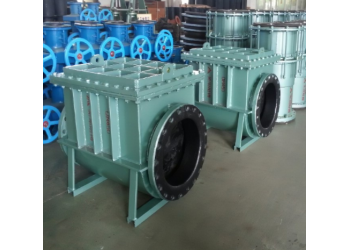

點擊圖片查看原圖
